SONOREX® 40

SONOREX® geluidschotten zijn geluidsisolerende schotten. Ze vormen een barrière in het plenum boven een scheidingswand en beperken zo de geluidsoverdracht tussen aangrenzende ruimtes. Hierdoor verbetert de overlangsgeluidsisolatie en neemt de spraakprivacy toe.

Deze uitvoering is voorzien van een massaplaat voor hogere geluidsisolerende prestaties.

In veel utiliteitsgebouwen lopen scheidingswanden niet door tot aan de bouwkundige plafond. Boven het systeemplafond blijft hierdoor een open ruimte aanwezig. Deze ruimte staat vaak in verbinding met meerdere aangrenzende ruimtes.

Daardoor kan geluid zich eenvoudig boven het plafond verspreiden. Zelfs wanneer de wand zelf voldoende geluidsisolatie biedt, kan de totale akoestische prestatie van de constructie hierdoor fors afnemen.

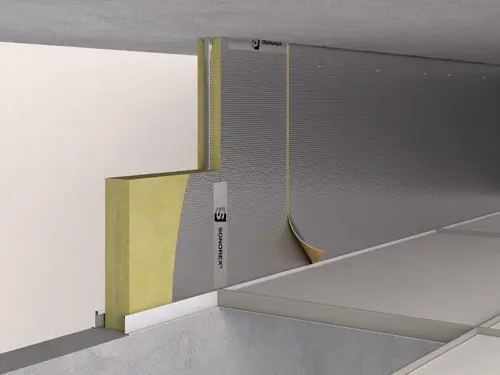

Een SONOREX® geluidschot wordt boven de scheidingswand geplaatst en sluit de aanwezige opening af. Hierdoor ontstaat een betere akoestische scheiding tussen aangrenzende ruimtes en verbetert de overlangsgeluidsisolatie. De massaplaat zorgt daarbij voor extra massa, waardoor de geluidsisolerende prestatie van het systeem verder toeneemt.

Het systeem bestaat uit:

• Lichtgewicht steenwolkern
• Versterkt aluminiumfolie aan beide zijdes
• Zelfklevende massaplaat (5 kg/m²)

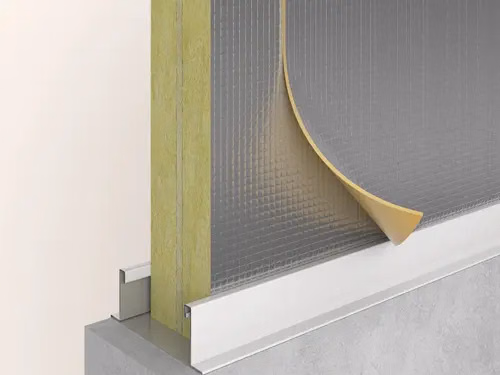

Voor hogere geluidsisolerende prestaties wordt een zelfklevende massaplaat meegeleverd, die tijdens de montage op het geluidschot wordt aangebracht. Door de extra massa behaalt het systeem een geluidsisolatie (Rw) tot 40 dB.

SONOREX® geluidschotten worden toegepast boven systeemplafonds om geluidsoverdracht via het plenum te beperken. Het systeem is geschikt voor gebouwen waar geluidsoverlast tussen aangrenzende ruimtes, via het plenum, moet worden verminderd. Bijvoorbeeld geluid van stemmen, machines of apparaten.

• Kantoren: verbetering van het akoestisch comfort en meer privacy tussen vergaderruimtes, spreekkamers en werkplekken.
• Onderwijsgebouwen: beperking van geluidsoverdracht tussen leslokalen, studieruimtes en kantoren.
• Zorginstellingen: meer rust en privacy in behandelkamers, spreekruimtes en patiëntenkamers.
• Overheids- en openbare gebouwen: geschikt voor gemeenten, bibliotheken en multifunctionele accommodaties.
• Hotels en recreatie: beperking van geluidsoverdracht tussen kamers, gangen en algemene ruimtes.
• Bedrijfs- en productieomgevingen: beperking van geluidsoverdracht tussen productiehallen, technische ruimtes, magazijnen en kantoren.

Naast akoestiek speelt brandveiligheid een belangrijke rol in gebouwen. Het SONOREX® geluidschot is opgebouwd uit brandveilige materialen en heeft een brandclassificatie van A2-s1,d0 volgens EN 13501-1.

De meegeleverde massaplaat heeft een brandclassificatie van B-s1,d0 volgens EN 13501-1.

Het complete systeem behaalt daarnaast een brandwerendheid van 60 minuten (EI) volgens EN 1364-1 en een rookdoorlatendheid van Sa & S200 volgens NEN 6075. Hierdoor is het geschikt voor projecten waar zowel akoestische als brandtechnische eisen gelden.

Een correcte montage is essentieel voor het behalen van de geluidsisolerende prestaties van het systeem.

Belangrijke aandachtspunten

• Plaats het geluidschot rechtstreeks boven de scheidingswand.
• Laat het geluidschot goed aansluiten op de bovenliggende constructie.
• Zorg voor een kiervrije aansluiting tussen de afzonderlijke schotten.
• Breng de zelfklevende massaplaat aan volgens de voorgeschreven systeemopbouw.
• Voorkom geluidslekken bij naden, aansluitingen en eventuele doorvoeringen.

Voor een optimaal eindresultaat adviseren wij de montagehandleiding zorgvuldig te volgen. Hierin vindt u alle verwerkingsvoorschriften voor een correcte montage van het systeem.

SONOREX® 40 wordt geleverd in de volgende standaardafmeting:

• Lengte: 1200 mm
• Breedte: 1000 mm
• Dikte: 66 mm
• Dikte massaplaat: 2,5 mm

De zelfklevende massaplaat heeft dezelfde lengte en breedte als het geluidschot en wordt tijdens de montage op één zijde van het schot aangebracht. De materialen zijn eenvoudig op maat te snijden.

Voor een correcte montage en afwerking van SONOREX® 40 zijn diverse accessoires verkrijgbaar.

SONOREX® tape

SONOREX® aluminium tape wordt gebruikt voor het luchtdicht afwerken van naden, aansluitingen en doorvoeringen. Een goede afdichting helpt geluidslekken te voorkomen en draagt bij aan de prestaties van het systeem.

Beschikbare afmetingen:

• 50 mm x 100 m

Easy Mass borgingsschroeven

De meegeleverde massaplaat is zelfklevend en wordt tijdens de montage op het geluidschot aangebracht. Voor een extra duurzame bevestiging adviseren wij de massaplaat aanvullend te borgen met Easy Mass borgingsschroeven.

Het gebruik van deze borgingsschroeven heeft geen negatieve invloed op de geluidsisolerende prestaties van het systeem.

Wilt u de geluidsisolatie van een constructie verbeteren of zoekt u een oplossing voor uw situatie? Neem contact op met onze specialisten. Wij adviseren u graag over de juiste toepassing van de SONOREX® geluidschotten.

Overlangsgeluid is geluid dat niet rechtstreeks door een wand gaat, maar via een alternatieve route, zoals het plenum boven een systeemplafond, een aangrenzende ruimte bereikt.

Geluidschotten zijn een effectieve oplossing wanneer scheidingswanden niet doorlopen tot aan de bouwkundige constructie en geluid zich via het plenum tussen ruimtes kan verplaatsen.

SONOREX® 40 behaalt een geluidsisolatie (Rw) van 40 dB. De uiteindelijke prestatie is afhankelijk van de totale constructie, aansluitingen en uitvoering van het systeemplafond.

Nee, de massaplaat wordt los meegeleverd. Dankzij de zelfklevende uitvoering is deze eenvoudig en snel op het geluidschot aan te brengen. Voor extra borging zijn optioneel Easy Mass borgingsschroeven verkrijgbaar.

Voor optimale geluidsisolerende prestaties adviseren wij om naden, aansluitingen en eventuele doorvoeringen af te werken met SONOREX® tape. Een goede afdichting helpt geluidslekken via kieren en openingen te voorkomen en draagt bij aan de werking van het systeem.

Ja, SONOREX® 40 kan zowel in nieuwbouw als renovatieprojecten worden toegepast. Het systeem is geschikt voor situaties waar geluidsoverdracht via het plenum moet worden beperkt.
